MRTG网络流量监控详细配置步骤

来源:网络作者:server发布时间:2015-10-23点击:2993

MRTG(Multi Router Traffic Grapher),通常讲是一个监控网络链路流量负载的开源软件,它可以从所有运行SNMP协议的设备上(包括服务器、路由器、交换机等)抓取信息。事实上它不仅可以监控网络设备,任何其它的支持SNMP协议的设备都可以做为MRTG的监控对象,并自动生成包含PNG图形格式的HTML文档,通过HTTP方式显示给用户。

一、什么是MRTG

MRTG(Multi Router Traffic Grapher),通常讲是一个监控网络链路流量负载的开源软件,它可以从所有运行SNMP协议的设备上(包括服务器、路由器、交换机等)抓取信息。事实上它不仅可以监控网络设备,任何其它的支持SNMP协议的设备都可以做为MRTG的监控对象,并自动生成包含PNG图形格式的HTML文档,通过HTTP方式显示给用户。

二、模拟测试环境

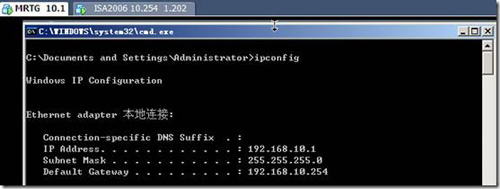

1、内网服务器一台:IP地址:192.168.10.1 网关:192.168.10.254,配置MRTG。

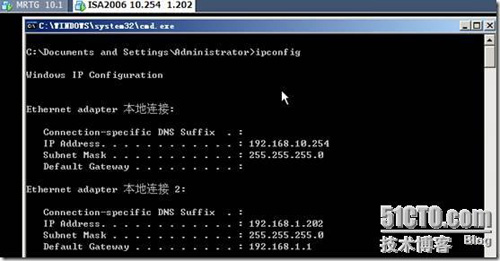

2、被监控的ISA2006防火墙服务器一台:内网IP地址:192.168.10.254,模拟外网(桥接到公司内网连接Internet)IP地址:192.168.1.202,网关指向公司的路由器地址:192.168.1.1。

3、MRTG软件下载地址:http://www.mrtg.org,

ActivePerl软件载地址: http://www.activestate.com/Products/...?id=ActivePerl

三、配置步骤:

1、在MRTG服务器安装IIS

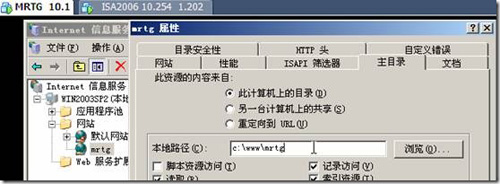

MRTG的数据采样结果以网页的形式显示的,因此我们之前安装IIS,新增一个网站,主目录指向C:\www\mrtg目录,这个目录要手动建。

2、安装ActivePerl

安装ActivePerl非常简单,一路回车就行了。缺省情况下Perl安装在C:\Perl目录下。

3、 安装MRTG

解压下载好的MRTG的包,解压到C:\mrtg目录下。

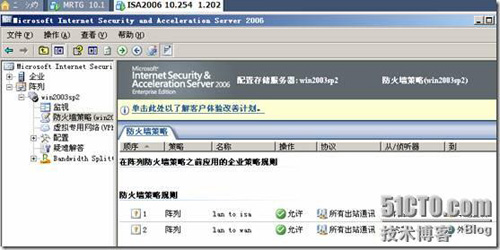

4、被监控的设备,ISA2006防火墙配置两条允许策略,内部到本地主机(防火墙),用于MRTG服务器访问ISA服务器。内部到外部策略,用于内网上网用,监控流量。

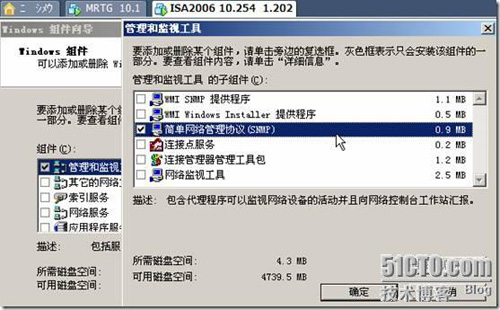

5、ISA2006服务器安装SNMP协议组件。

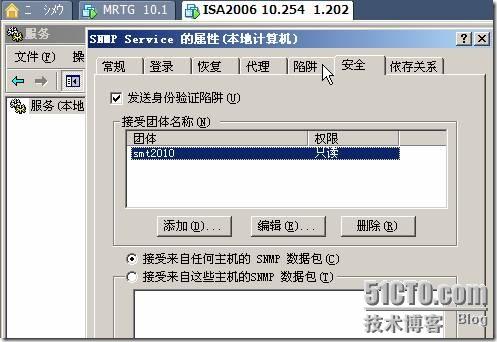

配置SNMP服务器团体值,记住这个团体值,MRTG服务器要用到。

6、在MRTG服务器下运行cmd.exe

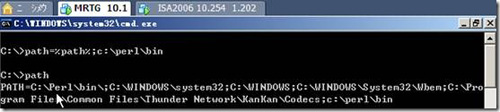

A、Windows的环境变量增加了Perl的运行文件路径

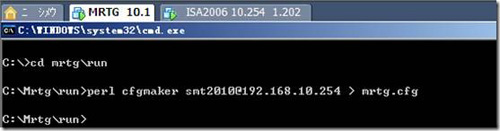

B、产生要被监控设备的配置文件mrtg.cfg:

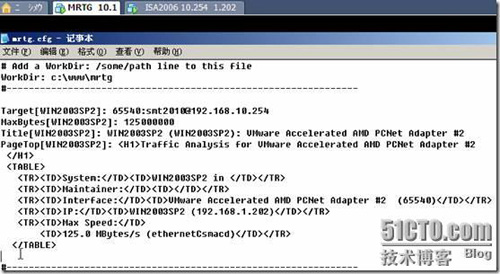

C、修改mrtg.cfg,C:\www\mrtg是你网站的主目录,在最前面增加下面一行,

WorkDir: c:\www\mrtg,并只保留IP为:192.168.1.202这段,因为这个IP是模拟公网IP地址。

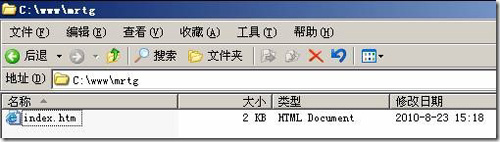

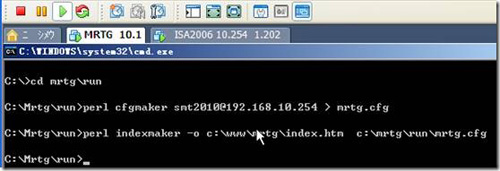

D、根据配置文件生成网站的首页文件

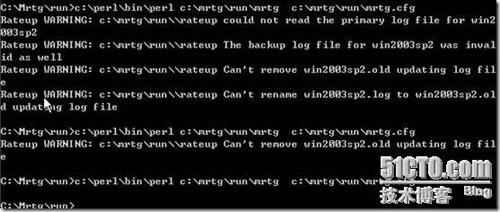

E、先手动每5分钟执行一次,读取被监控设备流量,配置完成以后可以用计划任务完自动执行。第一次要手动执行三次.

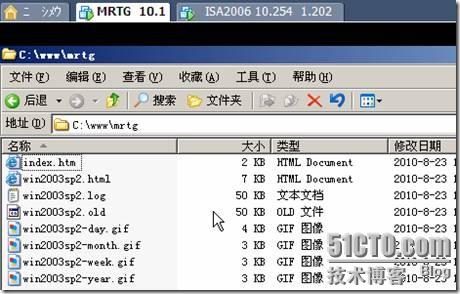

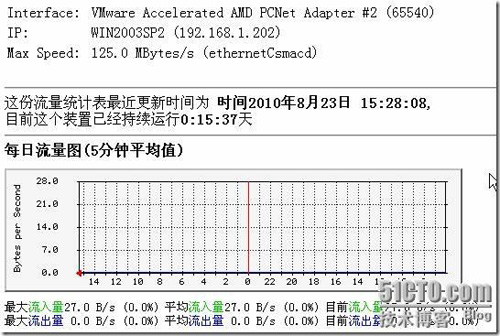

流量图已经生成了。

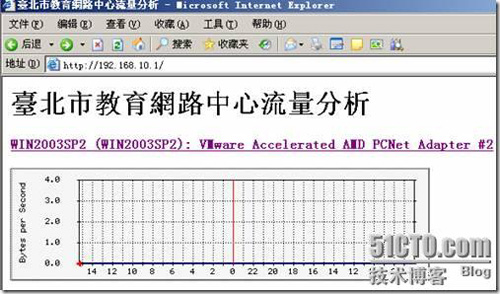

F、打开MRTG网站,查看ISA防火墙流量,网站首页标题可以用Dreamweaver修改。

找一客户端能过ISA防火墙上网,就可以监控流量,如下:

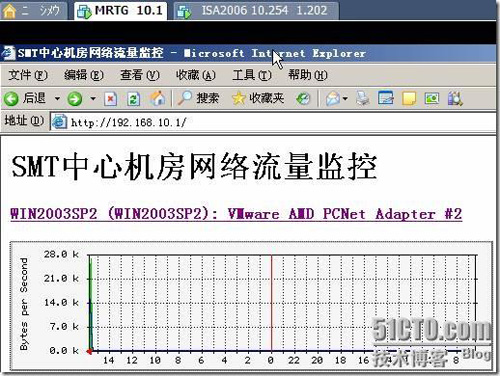

通过Dreamweaver修改首页文件

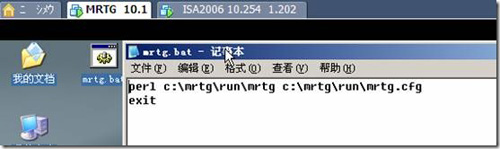

G、新建一个批处理文件,在计划任务每五分钟运行一次批处理文件,内容如下:
